电机试验铁地板标准

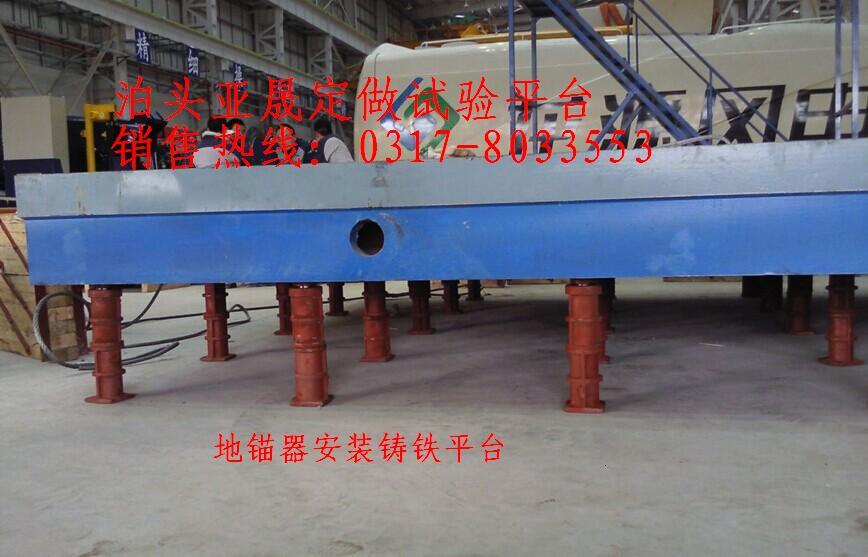

试验平台简介:试验平台铁地板主要用于发动机实验室,汽车拉力试验,电机试验等为发动提供的测试性能的基础平台,适用于各种产品的检验工作,检查零件的尺寸精度或行为偏差,并作精密划线试验平台在机械制造中也是不可缺少的基本工具。是汽车行业不可缺少的工具之一。
试验平台的结构形式:
试验平台一般是加强筋板结构,根据平台的承载大小选择平台重量及工作面厚度。

试验平台的材质:
灰铸铁 HT200-250
试验平台的常用规格:mm
一般采用小块拼接形式、异形规格可订做。
1000×750、1000×1000、1000×1500、1000×2000、1500×2000、2000×3000、2000×4000、2500×4000、3000×4000、2000×5000、2000×6000、3000×6000
铁地板平面加工参数:刨床加工精度为IT9~IT8,表面粗糙度为Ra25~Ra1.6. 表面光洁度4级=Ra 12.5   铣床加工精度一般为IT9~IT8,表面粗糙度为Ra6.3~Ra1.6. 表面光洁度5级=Ra 6.3  磨床加工精度一般为IT6~IT5,表面粗糙度为Ra0.8~Ra0.1. 表面光洁度8级=Ra 0.8
试验平台执行标准
铸铁试验平台铁地板按GB 4986-85的标准制造,产品制成筋板式和箱体式,工作有长方形,材料HT200,工作面采用刮研工艺,工作面上可加V型、T型、U型槽和圆孔、长孔等。平板是用于工件检测或划线的平面基准器具。平板安装应调至水平、负荷均分布于各支点上,环境温度(20±5℃)使用时应避免振动。按标准《JB/T7974-1999铸铁平板》制造,精度要求按计量检定《JJG117-2005》执行。
试验平台生产工艺流程
 试验平台毛坯:按技术要求设计图纸、按图纸制作木型、配料、造型、烘干、浇铸、落沙、清理、检验毛坯的各部位;
试验平台机械加工:外观检验并划线、加工、检验;
试验平台工件调平、人工刮研、检验科检验;
试验平台的外观处理、喷漆、包装、入库
试验平台的运输及安装调试
试验平台的使用与保养
