铸铁装配平板的应用范围

来源:泊头市一扬铸业有限公司 发布时间:2025/5/10 8:56:44
铸铁装配平板(又称铸铁平台、基础平板)作为机械制造、精密检测及重型装备领域的基础性工装,凭借其高刚性、抗变形、易修复的特性,广泛应用于从零部件加工到大型设备总装的各类场景。以下从核心应用领域、技术适配性、典型案例三方面展开分析:
一、铸铁装配平板核心应用领域

机械制造与装配
大型装备总装:船舶动力舱段、风电齿轮箱、矿山破碎机等重型设备需在铸铁平板上完成部件定位与装配,其平面度误差需控制在0.02mm/m²以内。例如,某风电企业采用2000×4000mm铸铁平板进行齿轮箱总装,使齿轮啮合精度提升40%。
工装夹具定位:汽车发动机缸体、液压支架等零件需通过铸铁平板上的T型槽实现夹具快速定位,确保多工序加工的一致性。某合资车企生产线实测显示,使用平板定位后,缸体孔系位置度误差降低至0.05mm以内。
精密检测与计量
三坐标测量基准:航空发动机叶片、精密模具等复杂曲面零件需在铸铁平板上建立测量坐标系,其表面粗糙度(Ra≤1.6μm)可确保测量数据重复性误差<0.003mm。
光学仪器校准:激光干涉仪、经纬仪等光学设备需依托铸铁平板的稳定性进行角度、直线度校准,某航天院所使用HT300材质平板后,仪器校准合格率提升至99.7%。
科研实验与教学
材料力学测试:复合材料拉伸试验、金属疲劳测试等需在铸铁平板上固定试样,其承载能力(10-50吨/m²)可满足不同量级载荷需求。某高校实验室采用HT250材质平板进行铝合金疲劳试验,测试数据波动率降低60%。
机械原理演示:教学机构使用小型铸铁平板展示机构运动学原理,其表面刻制的网格线(间距50mm)便于学生观察运动轨迹。

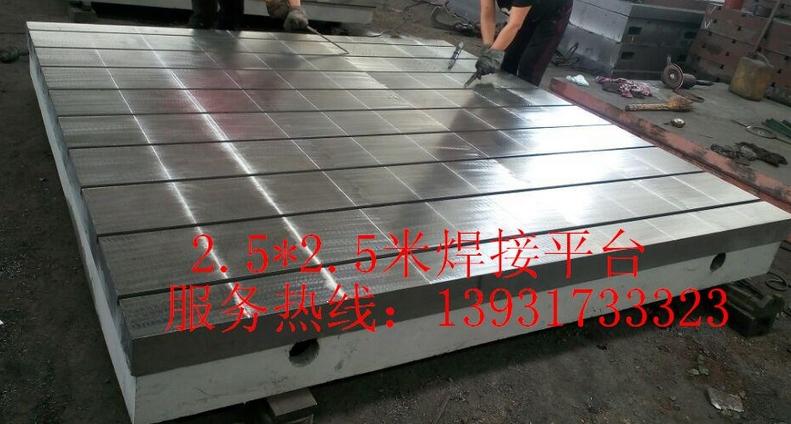

铸铁装配平板

技术选型建议



高精度需求:优先选择HT300材质、0级精度平板,配合激光干涉仪进行全表面精度补偿。

重型负载场景:采用箱型筋板结构平板,承载能力可达50吨/m²,需进行有限元分析优化筋板布局。

腐蚀性环境:选用含镍铸铁材质(如Ni-Hard 1),或对平板进行渗氮处理(硬度HV≥600)。

铸铁装配平板通过其刚性与精度的综合优势,已成为现代工业中连接设计、制造与检测的核心载体。随着智能装配线的发展,未来铸铁平板将与物联网传感器、数字孪生技术深度融合,实现平面度实时监测与自适应调整,进一步拓展其在超精密制造、量子计量等领域的应用边界。
