划线平台价格，划线平板厂家，产品简介：

划线平台、划线平板是检查机器零件平面度，直线度等形位公差的测量基准，也可用于零件划线研磨加工，安装设备等用途，是检验机械零件平面、平行度、直线度等形位公差的测量基准，也可用于一般零件及精密零件的划线、铆焊研磨工艺加工及测量等。划线平台、划线平板材质选用高强度铸铁HT200-300，工作面硬度为HB170-240，规格：200×200-2000×4000mm，特殊规格可按用户图纸订做或双方商定生产加工。

划线平台厂家，划线平板技术要求：

1、划线平台,划线平板工作表面不应有锈迹、划痕、碰伤及其他影响使用的外观缺陷。 2、划线平台;划线平板工作面的硬度应为HB 170-220。

3、划线平台;划线平板相对两个侧面上，应设置有安装手柄、吊环等吊装设施的螺纹孔或圆柱孔。设计吊装位置时应考虑尽量减少因吊装而引起的变动。

4、划线平台;划线平板工作表面不应有砂孔、气孔、裂纹、夹渣及缩松等铸造缺陷。各种铸造表面应_型砂、且表面平整，涂漆牢固。各棱边应修钝。在精度等级低于“00”级的平板工作面上，对于直径小于15mm的砂允许用相同的材料堵塞，其硬度应低于周围材料的硬度。在工作面上堵塞的部位应不多于四处，其相互之间的距离应不小于80mm。

5、划线平台;划线平板应经过稳定性处理和去磁
6、划线平台,划线平板应采用_细颗料的灰口铸铁或合金铸铁制造。

7、划线平台，划线平板工作面应采用刮削工艺，对于“3”级平板工作面也可以采用刨削工艺，刨削工作表面的表面粗糙度按轮廓算术平均偏差Ra值应不大于5um 8、划线平台，划线平板根据用户要求，在划线平板工作面上设置螺纹孔或沟槽后，这些部位不应出现高于工作面的凸起现象。

划线平台价格，划线平板厂家，产品安装常识：

⊙支架安装：铸铁平台轻放到支架上、调整支架上的微调螺栓至到铸铁平台水平。支架可减轻检验人员的劳动强度。支架高度一般在500-600mm左右。

⊙地锚器安装：铸铁平台可以设计地锚器安装，首先用户根据铸铁平台的图纸做好地基和预埋孔，然后把地锚器放到提前设置的预留孔里，将铸铁平台调整水平。

⊙垫铁安装：铸铁平台调至水平、负荷均匀分布于各支点上。环境温度（20±5）℃。使用时应避免振动。铸铁平台采用垫铁安装的优点，安装快捷、移动方便。
⊙地脚螺栓安装：铸铁平台根据用户的要求设计安装方式，地脚螺栓安装
⊙安装程序：

⊙将调整垫铁放在适当的位置，将螺栓放进地基的孔内；将平台吊到位后，在适当高度将螺栓投入地脚螺栓孔内，拧上螺母后放在垫板上，找正位置取下滑座上固定装置，并将平台清洗干净。

⊙用水平仪对机器进行调整，水平仪应放置在导轨上。

⊙摆正地脚螺栓，向孔内灌注混凝土。

⊙待凝固后，调整平台安装精度，使其在水平偏差不大于0.05/1000mm的条件下，紧固地脚螺栓，并对平台底面四周用水泥抹平。

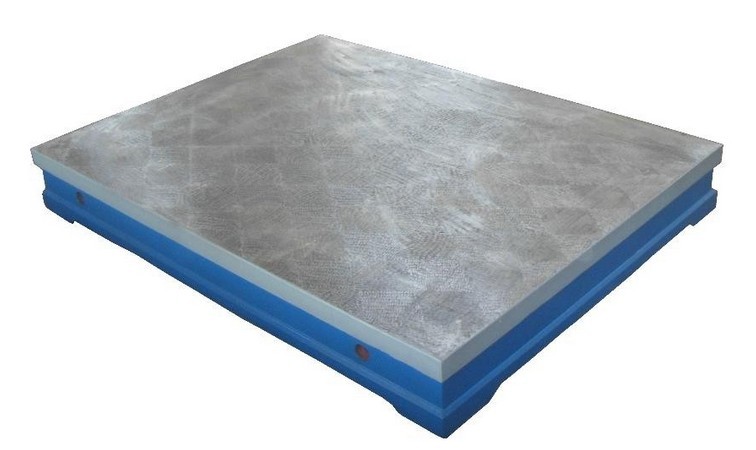

划线平台价格，划线平板厂家，产品图示：
