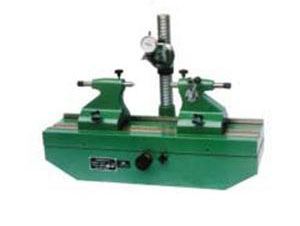

齿轮跳动检查仪

齿轮跳动检查仪的用途：齿圈径向跳动△Fr，在齿轮一转范围内，测头在槽齿内或齿轮上，与齿高中部双面接触，测头相对于齿轮轴线的_发动量。为此，齿圈径向跳动的检查是借具有原始齿条形的测量头时行，如图所示，为用于这种检查仪的原理示意图。检查时，将装在芯轴上的被检查齿轮，因定在仪器两顶针间，把具有原始齿条齿形的测量头，依次插入齿轮的齿间内，并用指示表示出测量头位置对齿轮转动轴线的跳动量。
[说明]齿轮跳动检查仪用于检查6级或6级以下精度圆柱，圆锥外齿合齿轮及蜗轮蜗杆的径向跳动或端面跳动。
齿轮跳动检查仪规格：

(1)	0.3-2模数
(2)	1-6模数
(3)	0.3-6模数

齿轮跳动检查仪技术参数：

(1)	检测_直径300mm
(2)	检测_长度300mm、500mm、600mm
(3)	垂直度_精度0.005-0.003
(4)	平行度_精度0.008-0.01
(5)	检测六级或六级以下的齿轮
