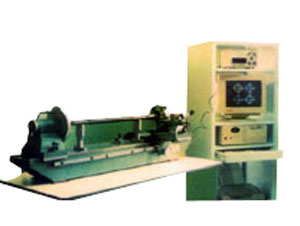

多功能形位误差测量仪

XW-250形位误差测量仪的特点：
（1）形位误差测量仪以_支承定位，配用数据采集器及处理设备，可测理轴类及盘套类零件的圆度、圆柱度、同轴度、轴线直线度、素线直线度、素线平行度、圆跳动（径向、端面、斜向）和径向全跳动等八项形位误差；（2）形位误差测量仪所用的一对_为莫氏4号硬质合金_，并经_精加工提高了_的圆度精度，从而_了测量仪具有较高的径向回转精度；（3）形位误差测量仪测导轨直线度精度高，侧导轨对两_轴线平行度的制造精度也高，从而_了有关形位项目的测量精度；（4）形位误差测量仪用便携式数据采集要器可半自动采集各形位项目的测量数据，并实时传送至计算机中计算处理。计算评定软件计算速度越快，计算结果准确，计算软件还可以分离导轨对两_轴线的平行度误差；（5）形位误差测量仪的测量长度我饿：500mm（I型）、800mm（II型）、1000 mm(III型)。
二、形位误差测量仪的技术参数：
(1) 径向回转精度：0.4mm；(2) 侧导轨直线度：5um（I型）、6 um （II型）、8 um（III型）、2 um/100mm；(3) 侧导轨对两_轴线的平行度：7um(I型)、8um(II型)、9um(III型)、3.5um/100mm；(4) 被测零件_直径：250mm；(5) 被测零件_长度：500mm（I型）、800mm（II型）、1000 mm(III型)。
三、形位误差测量仪的配用设备：
(1) DGB-5B电感测微仪及DGC-8ZG/C轴向测头或扭簧表；(2) XW－250形位误差数据采集及处理系统中本仪器所及的八个测量的项目的软件（用户可按需要从任意选配的1－8个），486及以上台式微机（微机无须_）；(3) 多功能便携式数据采集器（当采集半自动采集数据时选配，若采及键入测量数据则不选用）。
