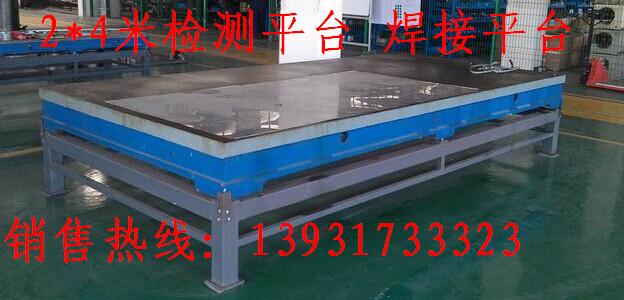

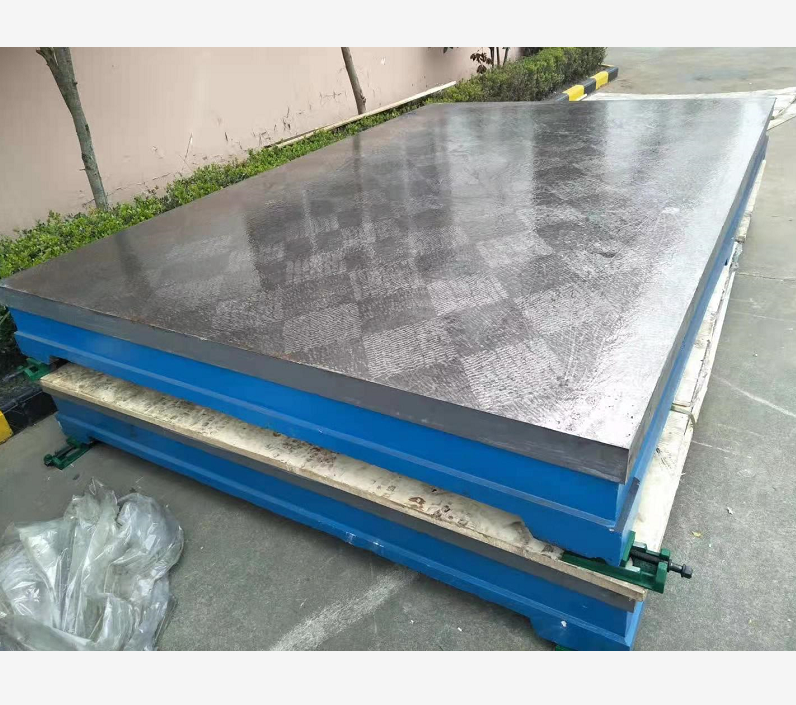

铸铁检测平台

检测平台采用细密的灰口铸铁或合金铸铁等材料制造，硬度为HB170-240，按照JB/T7974-1999执行标准，规格为100×100-3000×6000，特殊规格可根据需方图纸制作。铸铁检测平台表面质量检验：用涂色发检验。0级，1级平板在每边为25毫米平方的范围内不少於25点，2级不少於20点，3级不少於12点，精度按国标计量检定规程执行，依次分别为0，1，2，3级四个级别。

相关标签：铆焊平板|划线平板|铸铁平板

技术咨询热线：

0317-8033553

13031591966

详细内容介绍

检测平台采用_细密的灰口铸铁或合金铸铁等材料制造，硬度为HB170-240，按照JB/T7974-1999执行标准，规格为100×100-3000×6000，特殊规格可根据需方图纸制作。
检测平台表面质量检验：用涂色发检验。0级，1级平板在每边为25毫米平方的范围内不少於25点，2级不少於20点，3级不少於12点，精度按_标准计量检定规程执行，依次分别为0，1，2，3级四个级别。

检测平台主要用于检测、划线、组装、定位、装配、测量、铆焊、焊接、检验、动力机械试验等，适用于各种检验工作，精密测量用的基准平面。检测平台是检验机械零件、平面度、平行度、直线度等形位公差的测量基准，也可用于一般零件及精密零件的划线、研磨工艺加工和测量等。

检测平台规格参数：

规格	精度等级 μm					规格	精度等级 μm
规格	0 级	1 级	2 级	3 级	精刨	规格	0 级	1 级	2 级	3 级	精刨
100×100	4	8	26			2500×2500			72	180	270
200×100	5	10	20			3000×1000				168	248
200×200	5	10	20			3000×1500				174	154
300×200	6	12	24			3000×2000				184	275
300×300	6	12	24			3000×2500				186	276
400×300	6	12	24			3000×3000				210	300
400×400	6	12	24			4000×1000				210	300
500×300	6	12	24			4000×1500				210	300
500×500	7	14	28			4000×2000				219	310
600×400	7	14	28			4000×2500				228	340
600×500	7	14	28			4000×3000				240	360
800×500	8	16	32	80		5000×1500				249	370
800×600	8	16	32	80		5000×2000				255	375
900×600	8	16	32	80		5000×2500				264	390
1000×750	9	18	36	90		5000×3000				287	420
1000×1000	10	20	39	96		6000×1500				287	420
1200×1000		20	39	96		6000×2000				293	430
1500×1000		24	48	120		6000×2500				300	450
1500×1500		25	50	125		6000×3000				308	460
2000×1000		26	52	129		8000×1500				366	500
2000×1500			56	140		8000×2000				370	520
2000×2000			60	152	230	8000×2500				375	530
2500×1500			64	152	230	8000×3000				382	570
2500×2000			68	168	248
