铸铁焊接平板

焊接平板（焊接平台）用途：用来进行工件的焊接工艺，焊工平台和铆焊平板不同，上面没有孔，工作面为平面或T型槽。

相关标签：刮研平板|拼装平板

技术咨询热线：

0317-8033553

13031591966

详细内容介绍

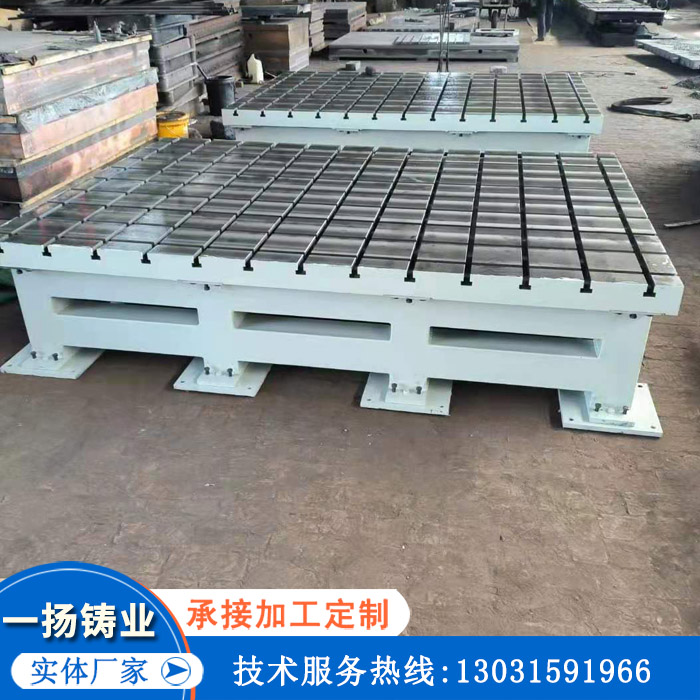

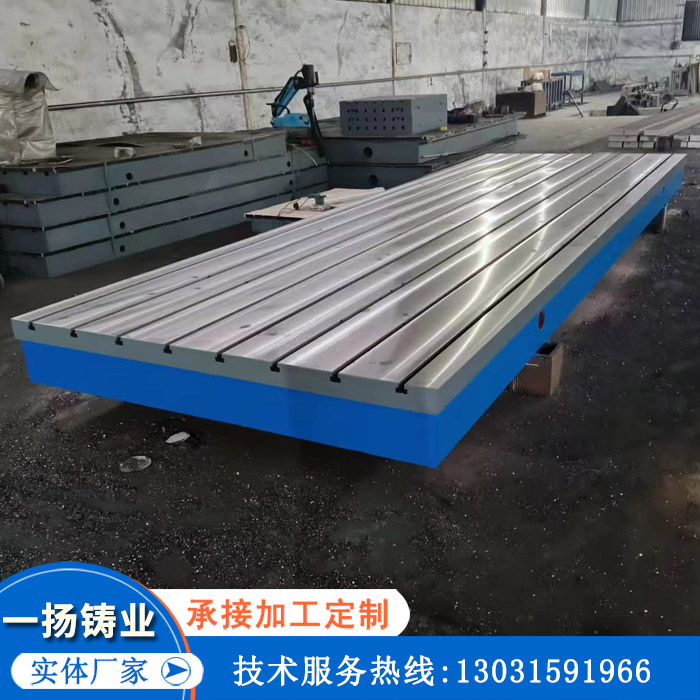

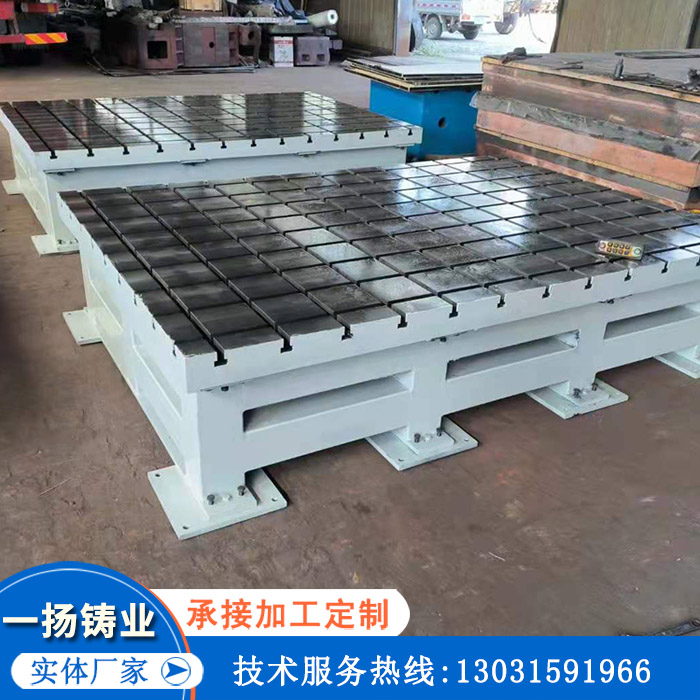

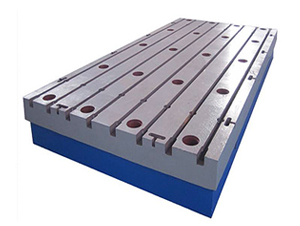

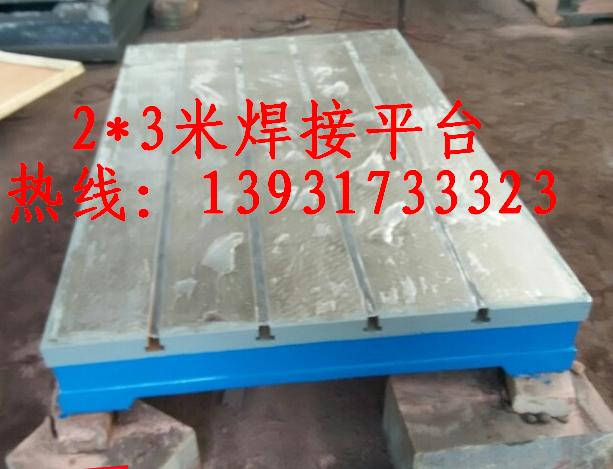

焊接平板别名:焊接平台,焊工平台,焊接工作台.

焊接平板（焊接平台）用途：
用来进行工件的焊接工艺，和铆焊平板不同，上面没有孔，工作面为平面或T型槽。
焊接平板（焊接平台）材质：高强度铸铁HT200-300工作面硬度为HB170-240，经过两次人工处理（人工退火600度-700度和自然时效2-3年）使用该产品的精度稳定，耐磨性能好。

焊接平板（焊接平台）规格：1000—8000，（特殊规格根据需方图纸制作）.

焊接平板（焊接平台）精度：按_标准计量检定规程执行，分别为2、3二个等级。

普通焊接平台,标准焊工平台标准规格:

规格	精度等级 μm					规格	精度等级 μm
规格	0 级	1 级	2 级	3 级	精刨	规格	0 级	1 级	2 级	3 级	精刨
100×100	4	8	26			2500×2500			72	180	270
200×100	5	10	20			3000×1000				168	248
200×200	5	10	20			3000×1500				174	154
300×200	6	12	24			3000×2000				184	275
300×300	6	12	24			3000×2500				186	276
400×300	6	12	24			3000×3000				210	300
400×400	6	12	24			4000×1000				210	300
500×300	6	12	24			4000×1500				210	300
500×500	7	14	28			4000×2000				219	310
600×400	7	14	28			4000×2500				228	340
600×500	7	14	28			4000×3000				240	360
800×500	8	16	32	80		5000×1500				249	370
800×600	8	16	32	80		5000×2000				255	375
900×600	8	16	32	80		5000×2500				264	390
1000×750	9	18	36	90		5000×3000				287	420
1000×1000	10	20	39	96		6000×1500				287	420
1200×1000		20	39	96		6000×2000				293	430
1500×1000		24	48	120		6000×2500				300	450
1500×1500		25	50	125		6000×3000				308	460
2000×1000		26	52	129		8000×1500				366	500
2000×1500			56	140		8000×2000				370	520
2000×2000			60	152	230	8000×2500				375	530
2500×1500			64	152	230	8000×3000				382	570
2500×2000			68	168	248
注： 1 、表中数值均按标准温度 20 ℃给定。 2 、表中公式公式中： d---- 平板工作面对角线长度、 mm 。 3 、距工作面边缘 0.02a （_为 20mm ）范围内平面度公差不计，且任意一点都不得高于工作面。
