机床床身的铸造工艺

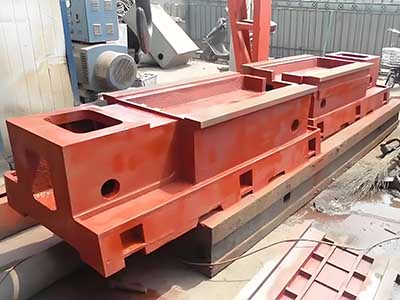

机床床身作为机床的核心承重部件，其铸造工艺直接影响机床的精度与寿命。传统工艺以灰铸铁（HT200-HT300）为材料，采用树脂砂或消失模铸造技术。树脂砂型刚度强，浇注初期砂型强度高，可利用铸铁凝固时的石墨化膨胀效应，实现少冒口甚至无冒口铸造，有效消除缩孔、缩松缺陷。例如，山东某企业通过树脂砂工艺生产的龙门式床身，承载能力达80吨/m²，表面粗糙度可控制在Ra12.5μm以内，加工精度误差小于0.02mm/m。

工艺流程的精细化控制是关键。机床床身模具制造阶段，大型床身采用分段式消失模，通过螺栓连接确保拼接精度；砂型制备时，导轨面朝下放置，并预留反变形量（如5米床身每米预留1.5-2.5mm凸起），补偿冷却收缩。浇注系统设计采用底返雨淋式，铁液从两端导轨注入，配合耐火瓷管与集渣包，避免导轨中间产生气孔。熔炼环节需将铁水温度控制在1450℃以上，通过光谱仪检测成分，确保CE值在3.4%-3.8%之间，以提升抗拉强度。

机床床身新型材料与工艺的突破正在重塑行业。矿物铸件（如EMMC4909）以环氧树脂复合矿物，阻尼系数达1.5，是灰铸铁的30-50倍，可显著降低机床振动。分体式矿物床身通过镶钢工艺增强导轨刚性，适配数控机床需求。此外，组箱组芯法通过模块化砂箱拼接，将10米级砂箱分解为2-3米标准段，降低吊装风险与工装成本，成为单件小批量生产的方案。
