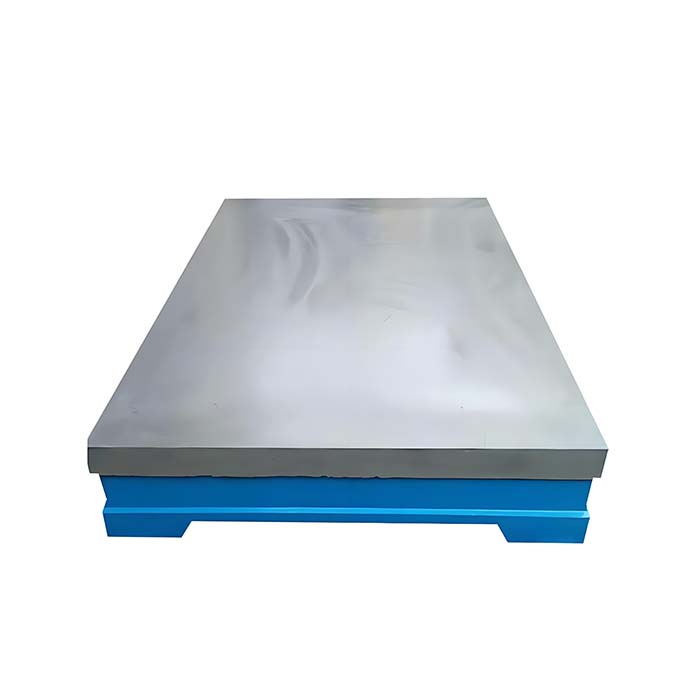

划线平台

一、产品定义与核心功能

划线平台（又称划线平板）是一种采用高强度铸铁或花岗岩等材料制成的基准工作台，表面经过精密刮研或研磨处理，形成高平面度和低粗糙度的基准面。其主要功能包括：

工件定位与支撑：为机械零件提供稳定的放置平面，确保加工或检测时工件不发生位移或变形。
划线基准：作为划线操作的基准面，辅助工人进行尺寸标注和形状绘制。
测量基准：配合量具（如百分表、水平仪等）进行平面度、垂直度、平行度等形位公差的检测。
装配调试：用于机械设备的装配、调试及试运行，确保各部件的相对位置精度。

二、结构与材料

主体结构：
平台本体：通常为矩形或方形设计，厚度根据尺寸调整，以确保足够的刚性和稳定性。
支撑结构：底部设有加强筋或箱体式结构，分散载荷并减少变形。
表面处理：工作面采用人工刮研工艺，形成网状储油槽，便于润滑并提高耐磨性。
常用材料：
铸铁（HT200-300）：高强度、高耐磨性，适用于大多数工业场景。
花岗岩：热稳定性好、抗腐蚀性强，适用于高精度测量和光学检测。

三、技术参数与精度等级

平面度公差：
根据国家标准（如GB/T 22095-2008），划线平台的平面度公差分为0级、1级、2级、3级，数值越小精度越高。例如：
1000mm×1000mm平台，0级平面度公差≤12μm，3级≤96μm。
硬度与耐磨性：
铸铁平台工作面硬度通常为HB170-240，通过两次人工时效处理（退火+自然时效）消除内应力，确保长期使用不变形。
承载能力：
根据平台尺寸和厚度设计，承载能力可达数吨，适用于大型工件的加工与检测。

四、应用场景

机械加工：
作为铣床、磨床等机床的基准平台，用于工件的装夹与找正。
辅助钳工进行划线、钻孔、攻丝等操作。
精密测量：
配合三坐标测量机、激光干涉仪等设备，进行高精度几何量检测。
装配调试：
用于机械设备（如发动机、变速箱）的装配与调试，确保各部件的相对位置精度。
质量检测：
作为终检基准，验证工件的尺寸公差和形位公差是否符合设计要求。

五、使用与维护要点

安装调试：
平台应安装在坚固、平整的基础上，使用水平仪调整至水平状态。
支撑点应均匀分布，避免局部过载导致变形。
日常使用：
轻拿轻放工件，避免撞击或划伤工作面。
定期清理表面铁屑、油污等杂质，防止锈蚀。
维护保养：
长期不用时，应涂覆防锈油并覆盖防护罩。
定期校准平面度，精度下降时可通过人工刮研修复。
注意事项：
严禁在平台上进行锤击、焊接等高温或冲击性操作。
避免酸碱等腐蚀性物质接触工作面。

六、选购建议

根据需求选精度：
高精度测量选0级或1级平台，一般加工可选2级或3级。
考虑尺寸与承载：
根据工件尺寸和重量选择合适的平台规格，确保使用安全。
关注材质与工艺：
铸铁平台性价比高，花岗岩平台适用于高精度场景。
选择正规厂家：
优先选购通过ISO认证的厂家产品，确保质量与售后服务。

划线平台作为机械制造领域的基础装备，其精度与稳定性直接影响产品质量。通过合理选型、规范使用和定期维护，可有效延长平台使用寿命，提升生产效率。
