铸铁划线平板

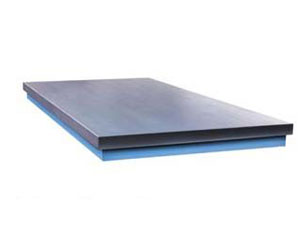

铸铁划线平板是检查机器零件平面度，直线度等形位公差的测量基准，也可用于零件划线研磨加工，安装设备等用途，刻线平板是检验机械零件平面、平行度、直线度等形位公差的测量基准，也可用于一般零件及精密零件的划线、铆焊研磨工艺加工及测量等。刻线平板材质选用高强度铸铁HT200-300，工作面硬度为HB170-240，规格：200×200-2000×4000mm，特殊规格可按用户图纸订做或双方商定生产加工。划线平板精度：按国标计量检定规程执行，分别为2、3级。

相关标签：检验平板|划线平板|铸铁平板

技术咨询热线：

0317-8033553

13031591966

详细内容介绍

♦划线平板 /划线平台B/T7974-1999标准制造，其产品结构制成筋板式和箱体式，划线平板/划线平台工作面有长方形、正方形和圆形。

♦铸铁划线平板/划线平台是检查机器零件平面度，直线度等形位公差的测量基准，也可用于零件划线研磨加工，安装设备等用途，是检验机械零件平面、平行度、直线度等形位公差的测量基准，也可用于一般零件及精密零件的划线、铆焊研磨工艺加工及测量等。
♦划线平板/划线平台材质选用高强度铸铁HT200-300，工作面硬度为HB170-240，规格：200×200-2000×4000mm，特殊规格可按用户图纸订做或双方商定生产加工。
铸铁划线平板注意事项：
♦划线平板/划线平台的工作面要擦拭干净，在确认没有问题的情况下使用，使用过程中，要注意避免工件和平板的工作面有过激的碰撞，防止损坏平板的工作面；工件的重量更不可以_过平板的额定载荷，否则会造成工作质量降低，还有可能损坏划线平板的结构，甚至会造成变形，使之损坏，无法使用。

♦铸铁划线平板/划线平台标准规格对应参数：

规格（长X宽）mm	精度等级					高度mm
	0		1	2	3
	平面度公差(μm)
100×100	4.6	9.0		18		50
100×200	4.9	9.8		19.6		50
200×200	5	10		20.5		50
200×300	5.5	11		22		50
300×300	5.5	11		22		80
300×400	6	12		24		85
400×400	6.5	12.5		25		85
400×500	6.5	13		26	66	90
500×500	6.8	14		28	68	95
400×600	7	14		27.5	70	95
500×600	7	14.2		28.5	71	120
500×800	8	15.5		31	78	140
600×800	8	16		32	80	160
600×900	8.3	16.5		33	83	160
1000×750	9	18		36	90	180
1000×1000	10	20		40	97	180
1000×1200	10	20.5		41	103	180
1000×1500	11	22		45	112	190
1000×2000		26		52	130	200
1500×2000		28		56	140	230
1500×3000		35		70	174	260
2000×3000		37		74	184	260
2000×4000		44		88	219	280
2500×6000		60		120	300	300
3000×6000		62		124	308	350
